Адсорбционные генераторы азота.

Чистота Адсорбционные генераторы азота позволяют с минимальными затратами производить азот непосредственно из окружающего воздуха на месте его потребления чистотой от 95 до 99,9995%. Использование дополнительной системы очистки даёт возможность получить сверхчистый азот чистой 99,9999%. Состав оборудования Стандартная азотная установка помимо генератора азота включает в себя: фильтры для очистки воздуха от пыли и примесей, осушитель воздуха, воздушный компрессор, буферные емкости для хранения сжатого воздуха и азота. Производительность Производительность одного генератора азота составляет от 5 до 500 нм3/ч. Для группы генераторов производительность ограничивается их общим количеством.

Рабочее давление

Давление на выходе зависит от давления на входе в азотную установку и ограничено 8-9 атмосферами. Разница давлений воздуха и азота примерно составляет 1 бар, более высокое давление азота достигается при помощи азотного бустера (дожимной компрессор азотный).

Модульная азотная станция на базе адсорбционного генератора азота

PSA генератор азота может быть установлен в блок-контейнер. Обычно такой вариант исполнения применяется в случае отсутствия помещения и необходимости обеспечения мобильности установки.

Принцип работы адсорбционного генератора азота

Принцип производства азота основан на способности молекулярного сита, при избыточном давлении, поглощать молекулы кислорода из проходящего через слой адсорбента воздуха. При сбросе давления в одной из колонн азотной установки, происходит процесс  регенерация молекулярного сита, в это время во второй колонне происходит поглощения кислорода. Наличие в генераторе азота двух попеременно циклично работающих колонн, позволяет сделать процесс производства азота непрерывным.

Внутри адсорберов (колонн) генератора азота находится специальное молекулярное сито на основе углерода - CMS (Carbon Molecular Sieve). В наших генераторах азота мы используем CMS японского производства компании Kuraray Chemical Co., Ltd.

Цикличность работы колонн генератора азота обеспечивается соответствующими клапанами, открывающимися/закрывающимися в запрограммированном заранее режиме. Для управления работой клапанов генератора азота нами используются программируемые контроллеры (PLC) фирм Mitsubishi или Siemens, в качестве запорной арматуры в генераторах азота мы устанавливаем японские клапаны фирм SMC и CKD.

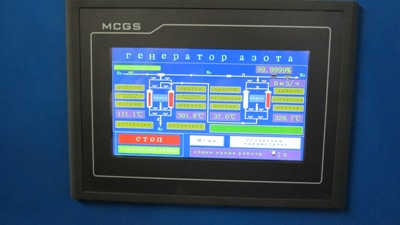

Удобство и лёгкость управления генератором азота обеспечивает сенсорный дисплей, который также позволяет реализовывать функции мониторинга и архивирования параметров азотной установки в виде графиков, таблиц. На монитор также может выводиться информация о сроках замены элементов фильтров, а также любая другая сервисная информация. Возможен удалённый мониторинг за работой генератора и управление через сетевое подключение.

Безопасность использования генераторов азота заключена в отсутствии необходимости создания чрезмерного избыточного давления, т.к. оптимальный диапазон давления воздуха для адсорбции кислорода 7 - 9 бар. Также PSA технология не предусматривает сжижения воздуха для разделения его на азот и кислород.

Срок службы генератора

Срок службы генератора азота напрямую зависит от качества используемого Вами сжатого воздуха и может неоднократно продлеваться за счет замены молекулярного сита и других комплектующих азотной установки. Ниже приведены расчетные сроки службы деталей и частей генератора азота:

Электромагнитные клапаны         1 млрд. циклов

Уплотнения пневмоклапанов        2 млн. циклов

Программируемый котроллер      100 тыс. часов

Молекулярное сито                      8-10 лет.

Стоимость производства азота зависит от необходимой Вам чистоты и напрямую зависит от затрат на сжатый воздух, т.к. сам генератор азота потребляет крайне мало электроэнергии - не более 0.2 кВт/ч. Потребление сжатого воздуха нашим генератором азота, при соответствующей его чистоте:

95%   99%    99.5%   99.9%    99.99%   99.999%

 2:1    2.7:1     3:1       3.2:1         4.7:1           7.2:1.

Т.е., например, для генератора азота производительностью 100 Нм3/ч, с чистотой 99.5% в составе азотной установки необходимо будет использовать 8-ми барный компрессор с производительностью 300 Нм3/ч.

Нашими конкурентными преимуществами являются:

Высочайшее качество и надежность производимых CAN GAS генераторов азота, подтверждаемое выбором более 1000 клиентов по всему миру с 1998 года.

Конкурентоспособные цены, сервисная поддержка на протяжении всего срока службы азотной установки.

Останавливая свой выбор на генераторах азота CAN GAS,Вы выбираете качество и надёжность – наша команда специалистов реализовала более 2000 проектов. Присоединяйтесь к нам! Для точного расчёта цены на азотную установку предлагаем Вам заполнить анкету здесь.
